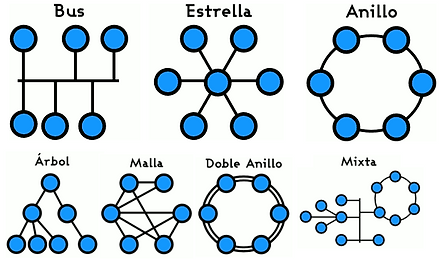

La topología de una red define únicamente la distribución del cable que interconecta las diferentes computadoras, es decir, es el mapa de distribución del cable que forma la intranet.

Topología anillo-estrella : Implementa un anillo a través de una estrella física.



Topología bus-estrella : Implementa una topología en bus a través de una estrella física.



BUS LINEAL: Consiste en una línea o troncal (o Bus) a la cual están conectados todos los nodos. La señal viaja en ambas direcciones del cableado y termina en los extremos por medio de una resistencia (Terminador). Es posible cablearla por medio de Coaxial, Par trenzado, o Fibra Óptica. La velocidad de comunicación es de aproximadamente de 10/100 MBPS.



ANILLO: Consiste de un cable que interconecta los nodos formando un anillo o circulo. La señal viaja en una dirección y no requiere de terminadores ya que los nodos son los encargados de depurar la información que viaja en el cable.



ESTRELLA: Es el Anillo Modificado, radicando la diferencia en que el dispositivo central es un repetidor que no cuenta con el anillo interno si no que solo divide la señal sin hacer ningún ruteo.



MALLA: La topología de red malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distintos caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.



ARBOL: La red en árbol es una topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.



MIXTA : La topología mixta es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de “híbridas” o “mixtas”.

Ejemplos de topologías mixtas: en árbol, estrella-estrella, bus-estrella, etc.

Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías mixtas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.
